Схема вентиляции в частном доме: проектирование и расчеты
end
Для того, чтобы создать здоровый микроклимат для жизни в частном доме, а также избежать таких проблем как образование плесени, грибка, сырости, скопления конденсата, неприятного запаха, разрушения материалов кровли и стен, еще до этапа строительства проектируется эффективная система вентиляции. В этой статье поговорим об особенностях организации такой системы, расчетах, схемах воздухообмена в частном доме, а также о роли проектирования и его стоимости.
Комфортное пространство для жизни предполагает микроклимат с непрерывной циркуляцией воздуха. “Золотой стандарт” кратности воздухообмена в жилых помещениях - это полное обновление воздуха один раз за час, в помещениях кухни, санузла - 2-3 раза/час.
При применении в строительстве современных материалов с низкой воздухопроницаемостью, а также общей задачей герметичности внешнего контура для снижения теплопотерь, несложно превратить внутреннее пространство дома в гигантский «термос» с затхлым воздухом без организации должной системы вентиляции. Это значит, что нужно предусмотреть каналы притока свежего воздуха и обеспечить отток отработанного воздуха.
Эффективная система вентиляции проектируется в зависимости:
от площади и типа помещения (жилая комната, кухня, санитарный узел, подвальное помещение и т.д.);
используемых в строительстве материалов (особенно, стен и окон);
числа жильцов и частоты пребывания в помещениях;
электроприборов, отопительных приборов;
концентрации вредных веществ в окружающей среде;
климатических условий и прочих факторов;
Учесть все нормы, рассчитать рациональную и достаточную циркуляцию воздуха, оптимальное сечение каналов и подобрать необходимое оборудование поможет обращение в проектное бюро, которое в зависимости от параметров строения предложит оптимальную систему вентиляции.
2. ОСОБЕННОСТИ ВЕНТИЛЯЦИИ В ПОМЕЩЕНИЯХ ДОМА
Перед ответом на вопрос, как организовать и рассчитать вентиляцию в частном доме, прежде нужно определиться с параметрами воздухообмена: вытяжки и подачи свежего воздуха в строение.
Согласно регулирующим документам СНиП и ГОСТ, система должна обеспечивать следующую производительность:
1. Для жилых комнат подается 3 кубических метра в час из расчета одного метра квадратной площади.
2. Нормой для взрослого человека считается 35 м3 воздуха, для детей до 10 лет 15-20 м3, для детей старшего возраста - 25 м3.
3. Для санузла раздельного типа устанавливается норма производительности системы - 25 м3, для сантехнических помещений - 50 м3.
4. Для саун, бань и бассейнов кратность полного воздухообмена должна быть предусмотрена не менее 4 раз в час.
5. Вентиляция в подвале частного дома делается с расчетом обеспечения влажности, не превышающей 60%, особое внимание уделяется гидроизоляции данного помещения, а при возведении ленточного фундамента в нем делаются специальные продухи, рассчитываемые по нормативам.
6. В доме организуется непрерывная подача чистого воздуха, при этом интенсивность притока и удаления специальным образом регулируется в зависимости от типа помещения.
end

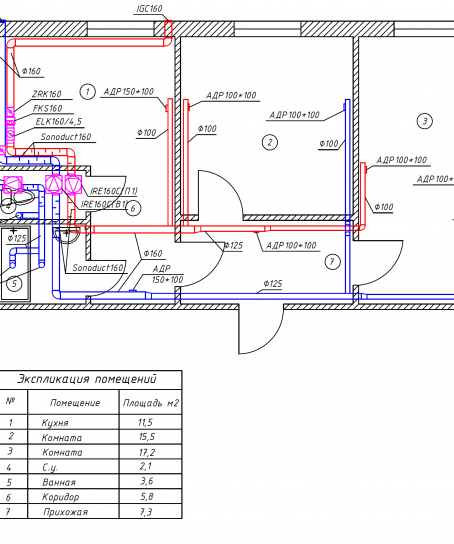

Моделирование потоков воздуха в частном доме и схема размещения каналов воздухообмена на чертеже в составе проекта
Учет особенностей различных комнат строения на стадии проектирования вентсистемы – важнейший элемент эффективности ее будущего функционирования!
3. ПРОЕКТИРОВАНИЕ И РАСЧЕТ ВЕНТИЛЯЦИИ В ЧАСТНОМ ДОМЕ
Проектирование решает несколько основных задач:
—расчет воздухообмена в частном доме: его скорость и необходимый объем для каждого типа помещений, траектория движения, учитывая площадь, планировку, архитектуру строения, факторы окружающей среды и т.д.;
— оптимальную влажность и температуру воздуха в помещении;
— выбор оборудования достаточной производительности и степени автоматизации, комплектующих материалов, учет затрат;
— соблюдение строительных нормативов при монтаже вентиляционных каналов;
— расчет теплообмена и снижение тепловых потерь, учитывая наличие каминов, котлов, печей;
— последовательность и место проведения работ для строителей, монтажных бригад;
— отсутствие дискомфорта в виде акустических шумов от работающей вентиляции.
Необходимые расчеты для частного дома хоть и сложно, но вполне можно выполнить самостоятельно. За основу берется таблица кратности воздухообмена из приложения №4 СНиП 2.08.01-89 “Жилые здания” с названием “РАСЧЕТНЫЕ ПАРАМЕТРЫ ВОЗДУХА И КРАТНОСТЬ ВОЗДУХООБМЕНА В ПОМЕЩЕНИЯХ ЖИЛЫХ ЗДАНИЙ” с показателями притока и вытяжки воздуха для каждого типа помещения.
Расчеты выполняются по формуле воздухообмена:
L=N*V (м3/час) , где
N – нормируемая кратность воздухообмена за 1 час;
V – объем помещения (длина* ширина*высота), м3
Обратите внимание, что нужно вычислить воздухообмен для каждого помещения в зависимости от типа, затем сложить их. Полученное значение должно быть одинаково как для поступающего объема воздуха, так и для выходящего, чтобы соблюдался баланс.
Кроме того, дополнительно рассчитывается скорость воздухообмена, направление воздушных потоков, делаются поправки на другие факторы. Как мы уже писали выше, специалист подходит к расчетам системно - учитывается экология, температура, влажность,воздухопроницаемость, микроклимат, инженерные коммуникации, общая площадь и т.д.
При хорошей циркуляции воздуха естественным путем, с условиями соблюдения кратности воздухообмена - можно проектировать естественную вентиляцию.
Однако если полноценное обновление воздуха по разным причинам обеспечить не удается, проектируется схема принудительно-вытяжной вентиляции в частном доме.
end

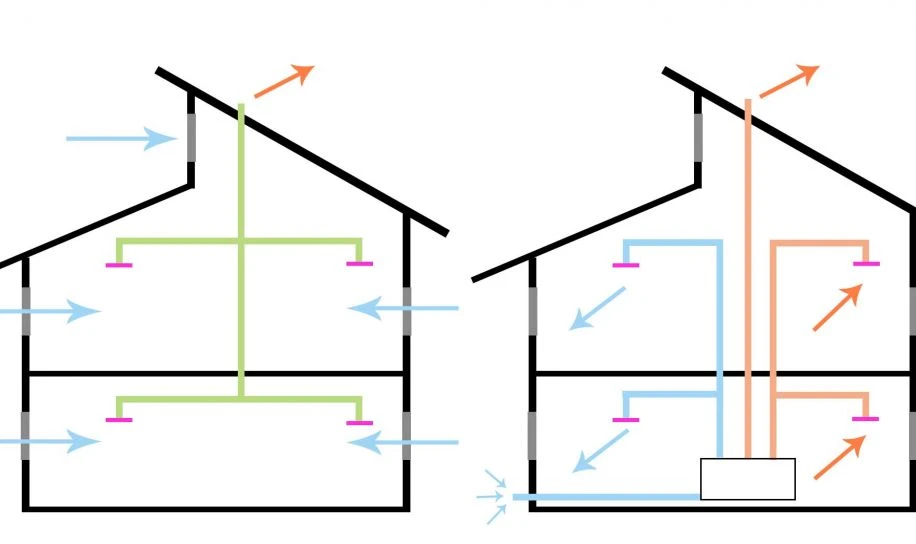

Естественная (слева) и приточно-вытяжная вентиляция (справа)
3.1 СХЕМА ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ
Эффективная естественная вентиляция в частном доме способна при определенных условиях решить проблему оптимизации воздухопотоков при небольших денежных вложениях и основана на приточно-вытяжной циркуляции воздушных масс по специальным вертикальным каналам. Она использует их движение из-за разницы температур горячего и холодного воздуха. В такой системе есть существенный недостаток, ведь если температура снаружи здания больше 12-15 градусов, эффективность циркуляции резко снижается, поскольку уменьшается разница плотности потоков воздушных масс.
Устройство естественной вентиляции в частном доме предусматривает:
вытяжные каналы, расположенные по возможности в центральной части строения и в межстенном пространстве;
использование круглых и прямоугольных воздухоканалов сечением 140-150 мм;
выведение вытяжных труб примерно на полметра выше уровня кровли для увеличения тяги;
использование для выводных каналов жестких или гибких гофрированных труб нужного диаметра, для проточных каналов можно использовать изделия чуть меньшего диаметра;
применение решеток с клапанами на приточно-отточные каналы и спецклапана на входе в канал;
для вентиляции на крыше частного дома на каждой выведенной трубе ставится специальный дефлектор, что дает усилить тягу примерно на 20 процентов, а также защитить канал от загрязнения мусором, насекомыми, атмосферными осадками.
При такой организации вентиляции все равно требуется приток свежего воздуха, поэтому если в здании стоят пластиковые окна, то обязательно возникнет необходимость их приоткрывать и проветривать комнаты.
В отдельных помещениях можно использовать устройства с вентиляторами/бризерами встроенного типа. Такие приспособления почти наверняка потребуются в ванных комнатах, а на кухнях нужны будут вытяжки.
end

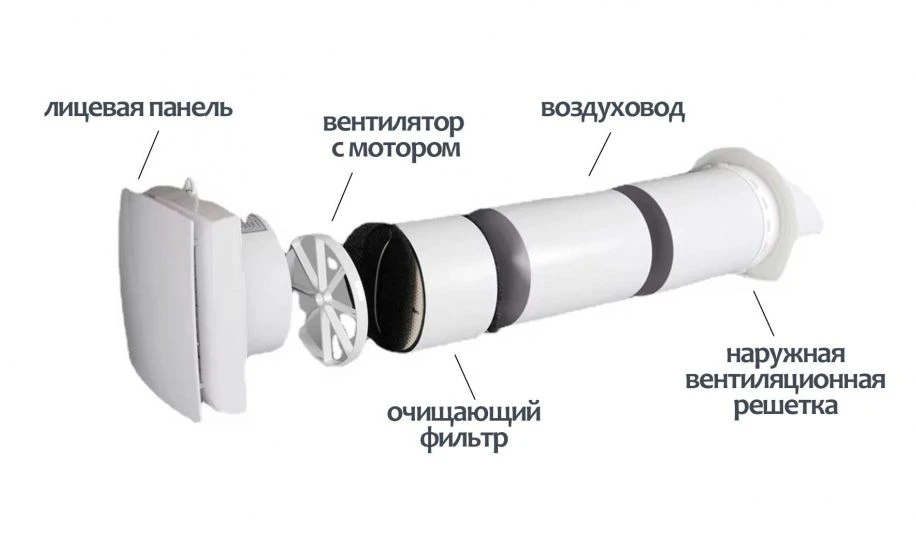

Составляющие устройства принудительной вентиляции
При их применении, вентиляционная система станет комбинированной (гибридной), то есть с элементами принудительного воздухообмена.
Генеральный директор компании “KAPITALNO”
Денис Резинов
«Плюсы естественного способа вентиляции – небольшие затраты и отсутствие зависимости от подачи электроэнергии. Однако не всегда удается ее применить, и тогда используется принудительная вентсистема.»
end
3.2 СХЕМА ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ
При использовании принудительной схемы вентиляции в частном доме достигается гарантированная стабильность воздухоподачи и удаления загрязненных масс, что является главным ее достоинством. Кроме этого, современные установки фильтруют воздух, очищая его от бактерий и прочих микроорганизмов, аллергенов, делаются ионизация и увлажнение воздуха.
end

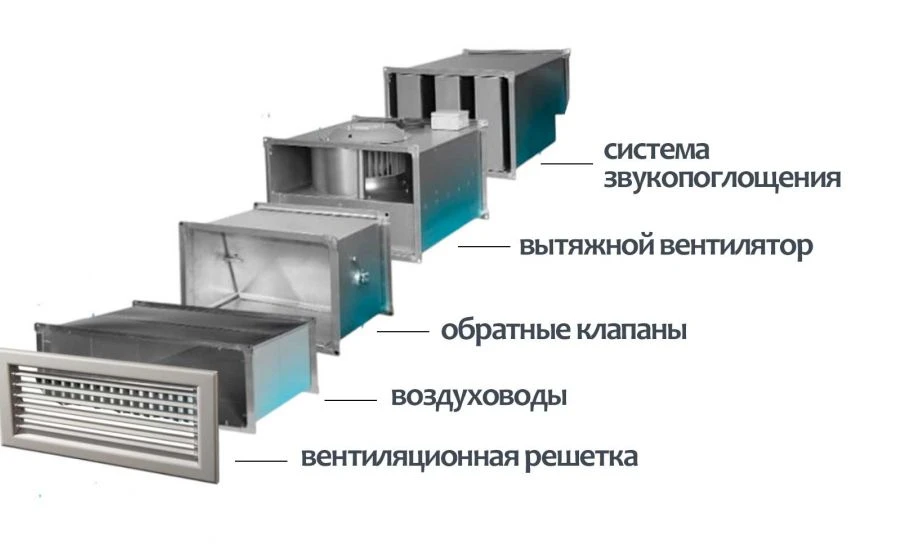

Устройство механической вентиляции
Конечно, такое устройство вентиляции в частном доме требует выверенного расчета, а также квалифицированных мастеров для осуществления монтажа.
В состав такой схемы обычно входят:
вентиляторы различной производительности и мощности;
фильтры для очистки воздуха;
устройства для глушения шума;
воздушные клапаны;
решетки для забора воздушных масс и диффузоры;
рекуператоры - устройства, которые забирают тепло у выходящего в атмосферу воздуха и отдают его холодным массам, поступающим снаружи
калориферы, теплообменники, регенераторы;
ионизаторы;
пульты ДУ, системы управления, электроника для программирования работы систем, модули “умного” дома.
end

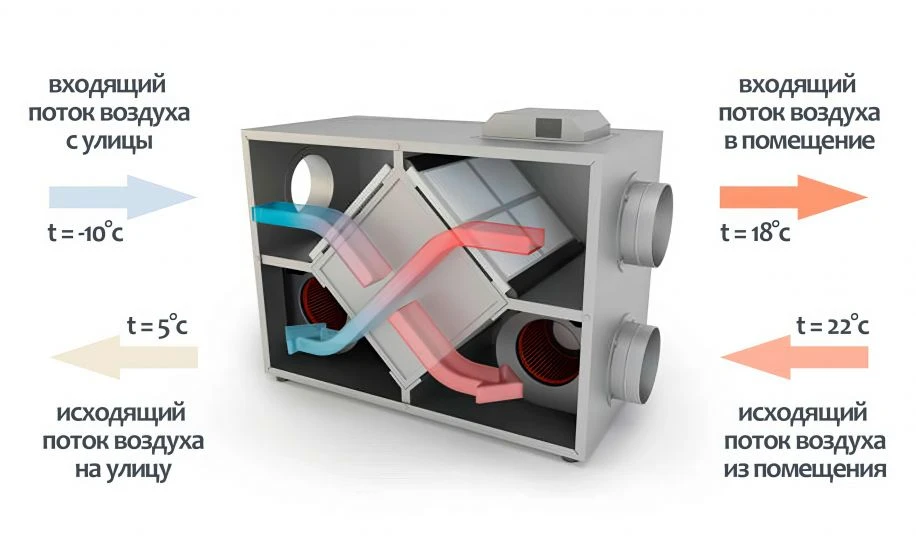

Принцип работы рекуператора
Расчет вентиляции в частном доме в приточно-вытяжном варианте предусматривает использование оптимального сечения каналов, необходимого набора оборудования нужной производительности, учета всех особенностей строения и его помещений.
В доме с отсутствием рациональной вентиляции будет некомфортно находиться, а мебель и вещи будут интенсивно разрушаться. Обратитесь к профессионалам и не знайте проблем с вентиляцией долгие годы!
4. ПРОЕКТ ВЕНТИЛЯЦИИ ЧАСТНОГО ДОМА И ЕГО СТОИМОСТЬ
Готовый проект обычно состоит из следующих положений:
интеграционные таблицы, учитывающие расположения проходящих рядом инженерных сетей. Аксонометрические проекции — это геометрические изображения отдельных элементов сети на чертеже.
деталировка и смета на основное, вспомогательное оборудование;
при необходимости разрешительная документация — для соблюдения требований, предусмотренных нормативными актами конкретного региона, согласование проекта с инженерами, архитекторами и другими специалистами.
Каждый проект индивидуален и учитывает все особенности строения с учетом назначения его помещений, их объема, выбора оборудования, количества жильцов и прочих факторов. Лучше подумать о системе вентиляции на стадии проектирования дома или в самом начале его строительства, чтобы избежать лишних финансовых и временных затрат.
Технический надзор компании “KAPITALNO”
Алексей Захаров
«Профессиональные архитектурно-строительные бюро обязательно учитывают все факторы и предлагают оптимальные решения по проектированию и установке вентсистемы. Специалисты помогут правильно рассчитать, выбрать оборудование и материалы, осуществить монтаж и пусконаладку системы.»
end
В среднем, по состоянию на конец 2024 год стоимость проектирования вентиляции частного дома начинается от 100 м2 до 500 м2 в зависимости от типа строения, технического задания, выбора оборудования и т.д.
Сроки проектирования зависят от сложности задач, стоящих перед инженерами,полного анализа всех факторов, выбранного оборудования, необходимости согласований и прочих факторов.
