Инженерные системы — их уровень и бесперебойная работа — определяют статус проекта, превращая здание в пространство для жизни и работы. В современной архитектуре инженерия давно перестала быть чем-то вторичным, о чем можно задуматься уже после проведения работ над конструктивом. Сегодня монтаж приточно-вытяжной вентиляции или систем «Умный дом» определяют внешний облик интерьера и экстерьера еще на этапе проектирования. Высота перекрытий, конфигурация кровли, планировочные решения и, в конечном итоге, цельный облик здания зависят от проведения внешних коммуникаций и требуемого уровня энергоэффективности проекта.
ПОЧЕМУ ИНЖЕНЕРНЫЕ СИСТЕМЫ ДЛЯ ЧАСТНОГО ДОМА И БИЗНЕС-ЦЕНТРА ИМЕЮТ РАЗНУЮ СТРУКТУРУ?
Попытки применить бытовую логику к коммерческим объектам никогда не оборачиваются успехом. Кажется, что для охлаждения просторного опенспейса нужно просто поставить больше кондиционеров, а для освещения — протянуть больше кабелей и выбрать более мощные светильники. Но на практике экстенсивный подход, который заключается в количественном увеличении ресурсов, не работает.

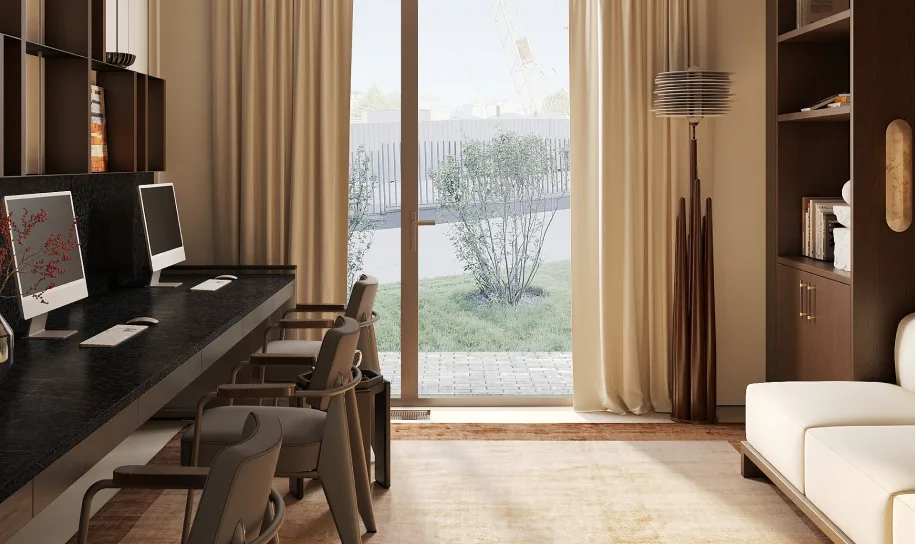

Редкий пример объединения пространства квартиры и офиса в проекте ЖК Космос от архитектурно-строительного бюро KAPITALNO
С инженерной точки зрения квартира или даже загородная резиденция кардинально отличаются от коммерческого объекта. Жилое пространство — это закрытая экосистема, подстроенная под ритм жизни одной семьи. С помощью глубинных интервью и согласований планировок можно сполна проанализировать потребности каждого члена семьи и создать пространство, где будет всем будет комфортно. Нагрузка на системы будет быть рассчитана заранее с учетом имеющегося проекта. Безусловно, изменения случаются и их возможность нужно заложить в мощность имеющихся систем, но вряд ли количество санузлов увеличится в 10 раз или появится второй бассейн на 9 кубометров воды.
Коммерческий объект — это необходимость подстроиться под нужды огромного количества людей. В офисных помещениях одновременно находятся тысячи сотрудников, они же включают компьютеры, просят увеличить температуру на сплит-системе, пользуются лифтами, переставляют мебель в переговорных, разливают кофе на ковролин, занимаются йогой в спортзале и много говорят. Также на микроклимат влияют тепловыделения от оборудования, регулярные смены планировок после заезда нового арендатора и нестабильность посещаемости: кто-то собирается в офисе всей командой каждый день в рабочие часы, а кто-то — предлагает сотрудникам свободное посещение и лишь изредка бронирует переговорку.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
Для коммерческих помещений инженерия должна быть гибкой, способной адаптироваться под новые вводные без капитальной перестройки систем. Поэтому масштаб объекта влияет не только на мощность систем, но и на их структуру. Если в премиальной квартире ошибка в расчете воздуховода приведет к легкому шуму из решетки (что тоже неприятно и требует переделки потолка), то в бизнес-центре просчет в мощности чиллера сделает верхние этажи непригодными для работы в летние месяцы. Ошибка в коммерческом секторе измеряется миллионными убытками от потери арендаторов, испорченной репутации объекта или даже прямой угрозой безопасности.
ИНЖЕНЕРИЯ ДЛЯ ЧАСТНОГО ДОМА ИЛИ ГОРОДСКОЙ КВАРТИРЫ В ПРЕМИУМ СЕГМЕНТЕ
При работе над планировками квартиры или загородной резиденции на первый план выходит учет потребностей всех членов семьи. Помимо этого, инженерия — системы вентиляции, рекуперации, отопления, кондиционирования, водоотведения — должна быть невидимой и, что не менее важно, неслышимой.
Инженерные системы в квартире
Современный премиальный интерьер тяготеет к минимализму, где нет места громоздким внутренним блокам сплит-систем или пластиковым анемостатам на потолке. Вентиляция и кондиционирование незаметно интегрируются в архитектуру пространства: щелевые диффузоры скрытого монтажа сливаются с теневыми профилями, а воздуховоды ювелирно обходят несущие конструкции, сохраняя максимальную высоту потолков.

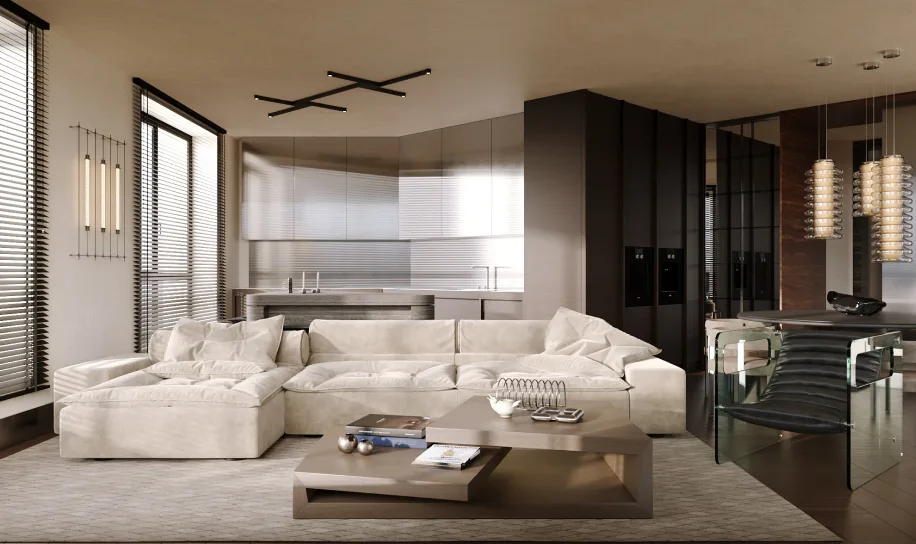

Визуализация проекта в ЖК Малоохтинский
Электрика проектируется вокруг сценариев жизни владельцев: мастер-выключатели у кровати, скрытые розетки в кухонных островах и архитектурная подсветка, подчеркивающая фактуру стен. Система «Умный дом» в квартире позволяет заранее продумать программы, которые интегрируются в быт семьи — например, в вечернее время автоматически закрываются шторы, приглушается свет и включается определенная музыка.
Инженерные системы в загородной резиденции
Одно из главных требований резидентов к работе инженерных систем — это их автономность. Мало кто хочет зависеть от муниципальных коммунальных служб с отключениями воды и количественными ограничениями. Поэтому в резиденциях все чаще проектируются котельные, способные обеспечивать дом электроэнергией, используя разные виды топлива.
Визуализация проекта «Дом с садами»
При проектировании частного дома инженерные системы должны быть незаметно и бесшумно интегрированы не только в интерьер, но и в экстерьер и ландшафт. Поэтому на плане участка все чаще появляются тепловые насосы, системы водоочистки и котельные с возможностями для резервного электроснабжения.
ИНЖЕНЕРИЯ ДЛЯ НЕБОЛЬШОГО ОФИСА ИЛИ КОММЕРЧЕСКОГО ПОМЕЩЕНИЯ
Проектирование инженерных систем для коммерческих помещений требуют совершенно иного подходе нежели как при работе с жилыми интерьерами или планировками частных домов. Инженеру и проектировщику важно создать пространство, в котором будут учтены комфорт сразу десятков или даже сотен людей. В таких проектах на первый план выходят строгие санитарные нормы и эргономика рабочих процессов:
1. Системы вентиляции, созданные с расчетом на количество людей, а не на число м²
В коммерческих пространствах качество воздуха напрямую влияет на продуктивность работы команды. В отличие от жилых домов, где воздухообмен часто считается по квадратным метрам, в офисах ключевым показателем является количество сотрудников. Согласно строгим санитарным нормам, каждому человеку требуется постоянный объемный приток свежего воздуха для предотвращения гипоксии, которая ведет к падению концентрации.
Кроме того, современные проекты обязательно включают датчики CO2 и промышленные сплит-системы, в которых к одному наружному блоку подключается множество внутренних. Это позволяет гибко управлять микроклиматом: например, интенсивно охлаждать залитый солнцем опен-спейс, одновременно поддерживая комфортное тепло в теневых переговорных.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
2. Запас мощности при проектировании электроснабжения и слаботочных сетей
Плотность рабочих мест в современных офисах требует кардинально иного подхода к распределению мощностей. Проектировщикам необходимо учитывать нагрузки от одновременной работы сотен компьютеров, периферийных устройств, энергоемких серверных комнат и кухонного оборудования. Важнейшим этапом становится детальная проработка структурированной кабельной системы и интеграция источников бесперебойного питания для защиты критически важных данных.
Коммерческая электрика закладываться с резервом, чтобы при расширении штата или перестановке рабочих мест компании не пришлось полностью переделывать сеть.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
3. Светодизайн с учетом циркадных ритмов
Свет в коммерческом помещении выполняет не только утилитарную функцию, но и напрямую влияет на самочувствие и утомляемость сотрудников. Грамотное проектирование системы «Умный офис» подразумевает использование биодинамического освещения, которое синхронизируется с естественными биоритмами человека: бодрящий, прохладный свет в утренние часы плавно сменяется более мягким и теплым спектром к концу рабочего дня. Не менее важным фактором является строгий контроль показателя ослепленности — светильники подбираются со специальными рассеивателями и позиционируются так, чтобы не создавать бликов на мониторах и защитить зрение.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
4. Автоматизация для экономии ресурсов
Интеллектуальное управление коммерческим пространством позволяет значительно оптимизировать расходы на эксплуатацию систем. Датчики присутствия и освещенности, которые самостоятельно отключают свет и переводят климатические установки в экономичный режим в пустующих переговорных, позволяют экономить ресурсы. Более глубокие сценарии управления видоизменяют эксплуатацию рабочего пространства: например, система может автоматически подготавливать комфортную температуру в конференц-зале за 10 минут до начала встречи по корпоративному календарю или опускать рулонные шторы при слишком ярком солнце.
ИНЖЕНЕРИЯ ДЛЯ БИЗНЕС-ЦЕНТРА
Бизнес-центр класса «А» — это произведение технологического искусства, в котором инженерия по уровню сложности сопоставима с похожими системами небольшого завода. Здесь архитектура фасадов серьезно зависит от необходимости разместить на кровле многотонные установки, а на фасадах — элементы архитектурного освещения или рекламные щиты.
Что обеспечивает бесперебойную работу такого масштабного сооружения с архитектурной и инженерной точки зрения:
1. Системы вентиляции становится частью интерьера и экстерьера
Мы больше не говорим о стандартных кондиционерах. Климат премиального бизнес-центра строится на базе гигантских машин, которые важно встроить в проект и визуальный облик здания. Охлаждение помещений реализуется через мощные чиллеры. Это многотонное вибрирующее оборудование, требующее усиления несущих конструкций и серьезной виброизоляции. Архитекторы вынуждены искать способы спрятать эти объемы за специальными техническими экранами и высокими парапетами на крыше, чтобы не разрушить визуальный силуэт здания.
2. Энергоэффективность и бесперебойная работа
Современный офис потребляет мегаватты энергии. Отключение электричества даже на несколько минут грозит потерей данных, которая могут быть крайне болезненной для некоторых арендаторов. Поэтому подобные ситуации включаются в сценарии управления инженерными сетями и в случае аварии на городской сети автоматика бизнес-центра мгновенно переводит здание на питание от мощных дизель-генераторов и источников бесперебойного питания. Масштабы электросетей требуют установки собственных встроенных трансформаторных подстанций.
3. Системы безопасности
Система контроля и управления доступом (СКУД) интегрируется напрямую с лифтовыми узлами. Сотрудник прикладывает пропуск на входе (или использует Face ID), и умный лифт уже знает, на какой этаж его отвезти, формируя группы пассажиров и минимизируя очереди. Нейросети активно привлекаются для анализа большого объема данных, которые предоставляют камеры видеонаблюдения. Они «просматривают» видеопоток, распознавая забытые вещи или скопления людей.
В чрезвычайных ситуациях запускаются специальные программы: при малейшем задымлении опускаются противопожарные шторы, лифты спускаются на первый этаж, включается система дымоудаления, а приток свежего воздуха к очагу возгорания блокируется.
КАК ИЗМЕНИЛСЯ ПОДХОД К ПРОЕКТИРОВАНИЮ СИСТЕМ ВЕНТИЛЯЦИИ?
В коммерческих помещениях класса «А» владелец обязан обеспечить подачу фильтрованного, подогретого или охлажденного воздух в строгом соответствии со СНиП. На смену сплит-системам приходят мультизональные системы кондиционирования, позволяющие подключить к одному наружному блоку десятки внутренних с независимой регулировкой температуры. В современных премиальных офисах внедряются VAV-системы в связке с датчиками CO₂. Датчики на базе ИИ сами понимают, что в переговорной собралось 10 человек, и автоматически увеличивает приток свежего воздуха именно в эту зону, не переохлаждая при этом пустующий соседний кабинет.
Вентиляция в офисе и в огромном бизнес-центре напрямую связана с системами безопасности. Здание пронизано массивными шахтами дымоудаления и подпора воздуха. В случае пожара эти системы отводят токсичный дым с путей эвакуации и создают избыточное давление на лестничных клетках, не давая огню распространиться. Главная проблема подобных установок — их громоздкость, архитектору и проектировщику важно заранее продумать их расположение.
| Объект | Вентиляция | Управление | Главное требование |
| Квартира | Естественная или компактная приточная | Ручное или «умный дом» | Тишина и визуальный комфорт |
| Дом | Приточно-вытяжная с рекуперацией | Сценарии автоматизации | Энергоэффективность и автономность |
| Офис | Мощная приточно-вытяжная | Датчики и расписания | Строгий нормативный воздухообмен |
| Бизнес-центр | Центральные VAV-системы, VRF/VRV | Интеграция в BMS | Безопасность, надежность, резервные источники бесперебойной работы |
КАК МЕНЯЕТСЯ ПОДХОД К ЭЛЕКТРИКЕ?
Чем масштабнее проект, тем сложнее распределение и монтаж коммуникаций для подачи электроэнергии. Если в квартире все сводится к единому щиту или хоз. блоку, то при проектировании многоэтажного здания электрика выстраивается в определенную иерархию: главный распределительный щит в подвале, магистральные стояки, этажные щиты и индивидуальные диспетчерские пункты арендаторов.
Коммерческие объекты требуют сложных расчетов для ситуаций, когда одновременно включено множество электроприборов — от кондиционера до кофемашины. Для защиты данных используются мощные источники бесперебойного питания, занимающие целые комнаты, а на случай блэкаутов автоматически запускаются дизель-генераторные установки.
Система электроснабжения проектируется так, чтобы управляющая компания могла дистанционно и с высочайшей точностью снимать показания потребления каждого арендатора, формируя прозрачные счета за коммунальные услуги.
КАК МЕНЯЕТСЯ ПОДХОД К АВТОМАТИЗАЦИИ РАЗЛИЧНЫХ СИСТЕМ?
Автоматизация становится обязательным компонентом при монтаже современных инженерных сетей. Системы на базе ИИ позволяют сократить затраты на энергоносители на 20-30%, продлить ресурс дорогостоящего оборудования и минимизировать человеческий фактор в управлении.
Арендаторы меняются, возводятся новые перегородки, переставляются столы и назначения тех или иных помещений. Качественная автоматизация позволяет перенастроить климат-контроль и освещение под новую планировку исключительно программным путем, без пыльных работ и прокладки новых кабелей.
В коммерческой среде не работают закрытые бытовые экосистемы. Для управления освещением используется протокол DALI. Для автоматизации помещений — KNX. Для интеграции тяжелого инженерного оборудования (вентустановки, чиллеры) применяются Modbus и BACnet. Все они объединяются в верхнеуровневое ПО или BMS, главное ядро управления. Так называют программный комплекс, который собирает данные с сотен датчиков и объединяет в себе управлениями самыми разными системами.
Чтобы понять, как это работает на практике, давайте проживем несколько типичных ситуаций в современном «умном здании»:
Начало рабочего дня
За два часа до прихода первых сотрудников BMS плавно запускает вентиляционные установки. Воздух в офисе полностью обновляется. В 8:30 разблокируются турникеты СКУД на этаже, дежурное освещение сменяется на рабочее, а климат-контроль выходит на комфортные +22°C.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
Переговорная занята
Сотрудник бронирует переговорную через корпоративный календарь. За 10 минут до встречи система сама снижает в ней температуру (ведь скоро там соберутся люди и станет жарко), опускает моторизованные блайнды для защиты от бликов, включает проектор и настраивает вентиляцию на усиленный режим.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
Помещение пустует
Если датчики присутствия фиксируют, что в open-space зоне никого нет более 15 минут, система DALI плавно изменяет мощность освещения освещение до 30%, а кондиционирование отключается, экономя киловатты энергии для владельца здания.
Ночное время
Здание «засыпает». Климатические системы работают на минимальных оборотах, поддерживая лишь технологическую температуру. Активируются датчики движения в коридорах — свет включается только там, где проходит сотрудник службы безопасности во время обхода.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
БЕСШОВНАЯ ИНТЕГРАЦИЯ СИСТЕМ АВТОМАТИЗАЦИИ НА КОММЕРЧЕСКИХ ОБЪЕКТАХ
Важно не просто настроить бесперебойную работу каждой из систем, но и объединить их в единую сеть. Бесшовная связь между вентиляцией, электрикой, освещением и СКУД закладывается еще на этапе монтажа. От того, насколько правильно проложены трассы и установлено оборудование, зависят будущие расходы на содержание здания.
В крупном коммерческом здании прокладываются сотни километров проводов. Силовые и информационные трассы должны монтироваться на строго выверенном расстоянии друг от друга, чтобы электромагнитные поля мощных установок не создавали помех. Датчики температуры, освещенности и CO2 монтируются с учетом реальной аэродинамики помещения и инсоляции, а не просто там, где строителям было удобнее вывести провод.
Современная архитектура требует прятать инженерное оборудование — контроллеры, фанкойлы, запорную арматуру — за декоративными панелями и подвесными потолками, чтобы сохранить эстетику интерьера. Однако важно, чтобы оборудование размещается так, чтобы техник мог беспрепятственно добраться до фильтров, клеммников и задвижек с обычного инструментального ящика.
Визуализация проекта офиса архитектурно-строительного бюро KAPITALNO
Отсутствие интеграции превращает современное здание в неповоротливого динозавра, которого пытаются усмирить с помощью большого штата специалистов, которые бессильны перед объемами предстоящих работ. Кондиционеры борются с радиаторами отопления, свет горит в пустых залах, а при любой аварии диспетчер тратит драгоценные минуты на то, чтобы вручную найти причину на разных пультах управления. Когда системы работают без согласования друг с другом, управляющая компания вынуждена нанимать много сотрудников для отслеживания аварий или просто поддержания сетей в рабочем состоянии.
ЧАСТЫЕ ОШИБКИ ПРИ ПРОЕКТИРОВАНИИ ИНЖЕНЕРИИ
Покупка современного оборудования не гарантирует идеальную интеграцию систем с выводом данным в единое ПО. Важно правильно составить проект проведения коммуникаций и монтажа оборудования, иначе даже дорогостоящий ремонт сетей может не принести должного эффекта:
Проектирование офиса по логике квартиры
Попытка обойтись настенными сплит-системами и примитивными вытяжными вентиляторами в помещении на 50 человек всегда приводит к сквознякам, простудам, духоте и конфликтам в коллективе.
Нехватка мощностей и отсутствие резерва
Девелоперы часто экономят на технических площадях, урезая размеры венткамер и шахт. В итоге инженерам приходится подбирать установки меньшей мощности, которые работают на пределе возможностей, генерируя недопустимый уровень шума и не справляясь с пиковыми летними нагрузками. Отсутствие резервных кабельных трасс делает невозможным подключение новых арендаторов с энергоемким оборудованием.
Несовместимые системы автоматизации
Закупка оборудования от разных производителей с закрытыми, несовместимыми протоколами приводит к тому, что различные датчики и сети невозможно объединить в единую BMS. В итоге заказчик получает десяток разных приложений и пультов вместо одного прозрачного интерфейса диспетчеризации.
КАК ПРАВИЛЬНО ПРОЕКТИРОВАТЬ ИНЖЕНЕРНЫЕ СИСТЕМЫ?
Инженерия — это фундамент, который закладывается параллельно с архитектурной концепцией. Проектирование начинается с глубинного интервью. В зависимости от вида деятельности будущих арендаторов, графика их работы и распределения функций между помещениями инженеры смогут подобрать правильные трассы, сечения воздуховодов и протоколы автоматизации.
Чек-лист для собственника/девелопера перед стартом проектирования:
- Детально описать назначение объекта и его зон.
- Рассчитать максимальное количество пользователей.
- Определить круглосуточный или сменный график работы.
- Сформулировать требования к воздухообмену и акустике.
- Запросить у арендаторов специфические электрические нагрузки.
- Предусмотреть резервирование критически важных узлов (ИБП, генераторы).
- Прописать ключевые сценарии управления автоматизацией.
- Учесть гибкость сетей под будущих арендаторов.
- Заложить бюджет на единую систему диспетчеризации (BMS).
- Обеспечить доступность всех узлов для сервисного обслуживания.
Коммерческий объект требует исключительно системного проектирования, где архитектура и инженерные системы — будь то многоуровневое электроснабжение или интеллектуальная диспетчеризация — сплетены в неразрывный узел.
